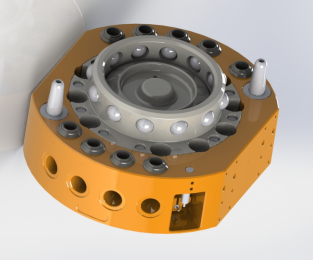

領航換槍盤通過使用多種客戶工具(如夾具、真空吸盤、氣動和電動馬達、焊槍等)來增強機器人的通用性。工具快換裝置包括一個安裝在機器人手臂上的主盤和一個安裝在客戶工具上的工具盤。當機器人拿起客戶的工具時，氣動驅動的鎖緊機構將兩個盤連接起來。該專利的故障安全鎖緊機構采用帶球鎖緊技術的多錐形凸輪，確保在操作過程中，如果氣壓低于60psi (4.1 bar)，工具快換裝置不會松開。機器人可以通過編程選擇所需的客戶工具，通過耦合主盤到工具盤。電、流體和其他能量通過附加在主盤和工具盤上的可選模塊傳遞給客戶工具。

1主盤組件

主盤組件包括氧化鋁主體，硬化的不銹鋼鎖定機構和硬化的鋼定位銷。鎖定機構包括一個凸輪，一個滾珠軸承罩和鉻鋼球軸承。主機盤提供兩個平坦側面，用于安裝可選模塊,可根據實際情況設置相應的模塊,L和U氣孔為鎖緊機構提供鎖緊和解鎖空氣，并為工裝夾具的末端提供通氣口。定位銷與襯套配合，確保在耦合過程中可重復定位。潤滑脂應用于凸輪、滾珠軸承罩、滾珠軸承，以提高性能和max限度延長主盤組件的使用壽命。

2工具盤組件

工具盤組件包括氧化鋁主體和硬化不銹鋼鋼珠卡環。該工具盤為安裝可選模塊提供兩個平面。工具盤上裝有通氣口，以供應臂工具的末端。

3可選模塊

本型號有2個模塊安裝平面，可安裝電氣模塊，總線模塊，伺服電機模塊，高頻模塊，氣體和液體模塊；具體模塊選擇可見http://www.fate-terminal.xyz/ltc-26.html；
